基于 LVS 的 AAA 负载均衡架构实践
Last updated
Last updated
本次分享将从一次实际的负载均衡改造案例出发，通过介绍项目背景、选型思路、测试方法和问题分析等方面展开，总结负载均衡架构的一般套路和经验教训。
项目背景是某企业的AAA管理系统， AAA 即 Authentication（认证）、Authorization（授权）、Accounting（记账），是网络设备的一种集中化管理机制，可以在不同设备上为用户设置不同的权限，对网络安全起到监视作用。
AAA服务是基于TACACS+协议（Terminal Access Controller Access Control System Plus），TACACS＋是在 TACACS 协议的基础上进行了功能增强的安全协议，最早由Cicso提出并开放标准。该协议与 RADIUS 协议的功能类似，采用客户端/服务器模式实现 网元与 TACACS+ 服务器之间的通信，使用TCP 49端口。

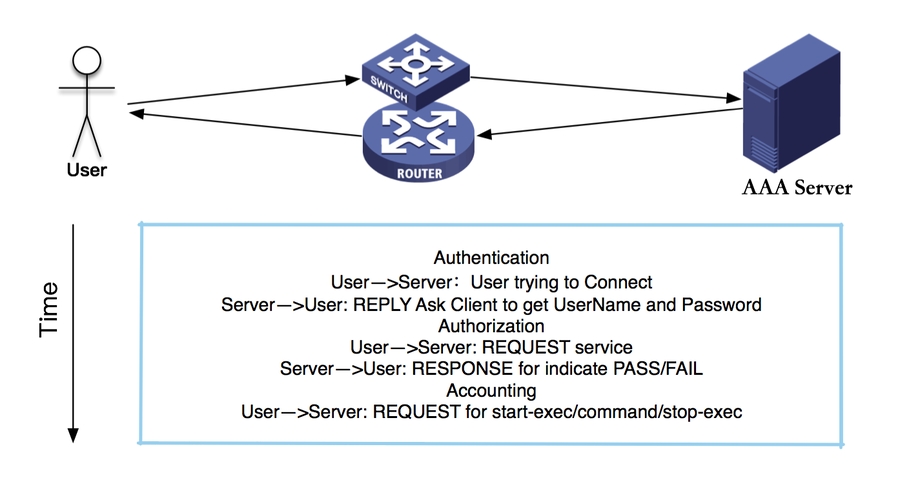

每次TACACS+ 交互主要实现： 认证 (Authentication): 确认访问网络的用户身份，判断访问者是否合法 授权( Authorization ): 对通过认证的用户，授权其可以使用哪些服务 记账( Accounting )：记录用户的操作行为、发生时间
系统架构如下图所示，服务器采用一主一备模式，一般情况下由Master服务器处理请求，如果它故障或者负荷过高、无法快速响应请求，网元会将请求发送到BackUP服务器处理。AAA Server上运行守护进程处理请求，记为TACACSD。
容量计算
服务端资源需求T＝ 认证请求规模g(n) ／ TACACSD运算能力 f(n)
在很长一段时间内，原有架构可以满足应用需求，但是随着集中化的深入推进，资源不足的问题日益严重：Master负荷早已爆满，BackUP的负荷也几乎与Master相当，而且请求从Master切换到BackUP的时候，非常容易引起失败。 主要有三个关键因子的变化： 1、管理设备数量增长10倍，而且还要继续增长 2、网络配置自动化，单一网元的巡检、配置操作有数量级的提升 3、TACACSD程序本身存在性能瓶颈，CPU消耗随着设备数量增长而增长
前两个因素属于业务需求，不能调整，程序性能问题涉及开发周期问题（这块以后再单独分析），迫于业务压力，我们必须快速寻找一种变通方案。
在选择适用方案之前，我们必须考虑以下几个要求：
可伸缩性（Scalability） 当服务规模（设备数量、自动化操作次数）的负载增长时，系统能被扩展来满足需求（弹性扩展服务能力），且不降低服务质量。
高可用性（Availability） 尽管部分硬件和软件会发生故障，整个系统的服务必须是每天24小时每星期7天可用的。（必须去除原来过于依赖单一服务器的瓶颈）
可管理性（Manageability） 整个实现应该易于管理，提供灵活的负载均衡策略支持。
价格有效性（Cost-effectiveness） 整个实现是经济的。这个怎么说呢，比如这个问题吧，有人说：买四层交换机啊？ 没钱！宇宙上最好服务器来一台？ 没钱！！ 于是我们的主要探索方向放在了开源软件，感谢开源社区解救穷人。
我们首先想到的是HAProxy，一款经典的负载均衡开源软件。 特别是具备以下几个特点：配置维护简单，支持热备，支持后端服务器的状态检测，可以自动摘除故障服务器；支持TCP 代理；支持Session的保持。
tcp The instance will work in pure TCP mode. A full-duplex connection will be established between clients and servers, and no layer 7 examination will be performed. This is the default mode. It should be used for SSL, SSH, SMTP, ...
当我们满怀希望地推进之时，一个要命的问题摆在面前：后端的AAA服务器上看到的连接的Source IP都不再是用户原始的IP，而是前端的HAProxy服务器的IP，
官方文档对于source调度算法的描述：
source The source IP address is hashed and divided by the total weight of the > running servers to designate which server will receive the request. This ensures that the same client IP address will always reach the same server as long as no server goes down or up. If the hash result changes due to the number of running servers changing, many clients will be directed to a different server.
TACACSD进程必须获取到认证请求的Source IP，为此我们尝试引入TProxy。 它允许你”模仿"用户的访问IP，就像负载均衡设备不存在一样，TProxy名字中的T表示的就是transparent(透明)。当网元发起的认证请求到达后端的AAA服务器时，可以通过抓包看到的请求Source IP就是网元的真实IP。
过程描述：网络设备会发送该用户的凭证到 TACACS+ 服务器进行验证，然后决定分配访问相关设备的权限，并将这些决定的结果包含在应答数据包中并发送到网络设备上，再由网络设备发送到用户终端。 至于是否真的是这个校验规则，或者我们还没有找到更好的解释。暂且搁置，引述一段RFC 1492的说明，日后再补充这个问题。 CONNECT(username, password, line, destinationIP, destinationPort) returns (result1, result2, result3)
This request can only be issued when the username and line specify an already-existing connection. As such, no authentication is required and the password will in general be the empty string. It asks, in the context of that connection, whether a TCP connection can be opened to the specified destination IP address and port.
为了解决上述Proxy无法传递Source IP 的问题，我们还尝试过基于 iptables 实现网络地址转换的方式，It’s Working !!
如上即可解决HAProxy的Source IP 传递和报文回路的问题。 压力测试的时候，开始设备数比较少的时候，各项业务还很正常，当设备数加到1.5万台左右，或者几百台设备并发请求的时候，报文转发的时延久急剧上升，甚至出现丢包情况。这个方案对我们来说显然存在性能瓶颈。
HAProxy—>HAProxy + TProxy —>IPTABLES NAT
转了一圈，回到起点。
经过之前一波三折的折腾，我们决定启用一款终极杀器：LVS。 LVS即Linux Virtual Server，是一个虚拟的服务器集群系统。它有三种工作模式NAT(地址转换),IP Tunneling(IP隧道)、Direct Routing(直接路由)。
NAT模式 | TUN模式 | DR模式 | |
Server | any | Tunneling | Non-arp device |
Server Network | private | LAN/WAN | LAN |
Server Number | low(10-20) | HIGH(100) | HIGH(100) |
Server Gateway | load balancer | own router | own router |
基于之前NAT方面的不良体验，我们这次直接选择了LVS-DR模式， LVS支持八种调度算法，我们选择轮询调度（Round-Robin Scheduling）。
LVS只处理一般连接,将请求给后端real server,然后由real server处理请求直接相应给用户,Direct Routing与IP Tunneling相比，没有IP封装的开销。
缺点：由于采用物理层,所以DR模式的调度器和后端real server必须在一个物理网段里,中间不能过路由器。
另外，为了防止LVS控制机的单点故障问题，还选用了Keepalived，负责LVS控制机和备用机的自动故障切换。
LVS依赖项：IPVS内核模块和ipvsadm工具包。 具体配置不做过多说明，可以自行检索，关键注意以下几点： 1）检查服务器是否已支持ipvs modprobe -l |grep itvs 2）检查依赖包： rpm -q kernel-devel rpm -q gcc rpm -q openssl rpm -q openssl-devel rpm -q popt 3）配置realserver节点ARP及VIP绑定脚本 vi /etc/init.d/lvs 4）启动LVS-DR /etc/init.d/lvsdr start 5）查看VIP 情况 ip addr list 6）启动realserver节点LVS /etc/init.d/lvs start
四层负载均衡的特点一般是在网络和网络传输层(TCP/IP)做负载均衡，而七层则是指在应用层做负载均衡。 四层负载均衡对于应用侵入比较小，对应用的感知较也少，同时应用接入基本不需要对此做特殊改造。 七层负载均衡一般对应用本身的感知比较多，可以结合一些通用的业务负载逻辑做成很细致的方案，比如我们通常用HAProxy/Nginx来做网站流量的分发。
实践再次教育我们，天下没有一招鲜，任何技术都有它的江湖位置。
这次实践可以用一句话概括就是：“成也仿真，败也仿真”。 起初走了很长一段弯路，可以说是因为对整个负载均衡体系的理解不深入，也可以说是测试不足导致，凭着惯性，想当然地认为可以简单复制原来的“经验”，而 忽视了实验环境的构建。
后来可以快速推进，是因为重新规整了测试方法和目标，并且基于虚拟机搭建了验证环境，包括引入了可以仿真路由器的GNS3平台，完整地测试了真实的业务流程。LVS集群环境也是先完成构建、试运行一段时间之后才完成的业务割接。
IPTABLES NAT的方案并没有在早期发现性能瓶颈，也说明这快的测试能力不足。
HAProxy的官网目前是被封锁的，国内不翻墙访问不了，Why ? 在他们家的操作手册后面有LVS、Nginx的推荐链接。以前并没有注意。
TPROXY最早是作为Linux内核的一个patch，从linux-2.6.28以后TPRXOY已经进入官方内核。iptables只是Linux防火墙的管理工具而已，位于/sbin/iptables。真正实现防火墙功能的是Netfilter，它是Linux内核中实现包过滤，如果要探讨Netfilter，又会是一个很长的故事。
LVS开始于1998年，创始人是章文嵩博士，从Linux2.4内核以后，已经完全内置了LVS的各个功能模块。到今天为止，依然是目前国内IT业界达到Linux标准内核模块层面的唯一硕果。章博士同时是前淘宝基础软件研发负责人、前阿里云CTO，三个月前刚转会到滴滴打车任副总裁。淘宝技术体系曾大规模使用了LVS，不过最新消息，淘宝的同学已经鼓捣出一个VIPServer，正逐步替代了LVS。
罗列的这几条信息，其实与这次的主题关系不大，但确是整理这次篇帖子过程中，感觉很有意思的事情。技术并不冰冷，它就像个江湖，到底还是关于人的故事。
可能更新，也可能不更新，看天意。
1、本次场景中， HAProxy方案为什么会失败？还缺少一个深度解释。 2、本次场景中，LVS方案采用默认的轮询算法是否最优？ 3、本次场景中，7X24系统如何完成服务切换？ 4、本次场景中， IPTables NAT 的性能瓶颈如何解释？ 5、来一个关于Netfilter的讨论 6、阅读参考资料 VIPServer: A System for Dynamic Address Mapping and Environment Management
更多精彩内容，请扫码关注公众号：@睿哥杂货铺 RSS订阅 RiboseYim
即使用上“HAProxy+TProxy”的组合拳，还是存在另外一个问题： 设备对于认证结果报文，似乎需要请求报文的目标地址（代理服务器）与结果报文的发送端（Real AAA Server）一致。
